電廠水箱防腐
電廠里面都有哪些需要做防腐
1、鋼結構防腐，采用環氧富鋅之類的
2、煙囪、煙道防腐，采用樹脂鱗片之類的
3、管道防腐，環氧富鋅
4、化學水：地溝-環氧膠泥，管道-襯膠
電廠水箱防腐再有就是現在管道采用PE/PPR等新型材料了，只要壓力、耐酸堿程度夠了，都不做了。直接用新材料管。

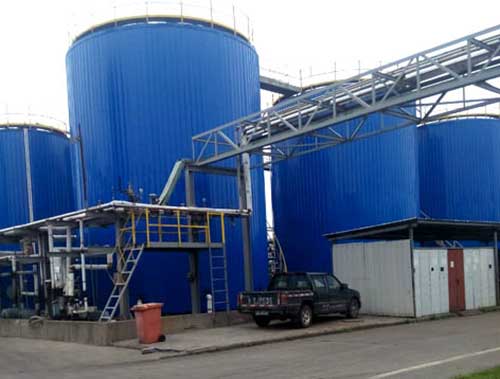

上圖：電廠水箱防腐聚脲噴涂機案例
電廠水箱防腐聚脲嘖涂施工流程
1、采用專用噴涂設備進行施工,防水涂料由A、B兩種組份組成,使用時必須按產品使用說明書配比進行,每種秤量誤差不大于2%。
2、一般在底漆層施工完成2小時后,24小時前進行噴涂。
3、噴涂設備具有自動計量,混合加熱功能,噴涂前調試設備動轉正常后,按照設備要求進行施工。
4、噴涂時做到不漏涂、不堆積,噴涂均勻,為了保證涂層的質量,分兩次進行噴涂,采用縱向和橫向交叉噴涂工藝,每層厚度約1.0-1.2mm,每層一次成型到位,兩次間隔時間越短越好。
電廠水箱防腐聚脲噴涂施工注意事項:
內壁清理除銹:噴砂除銹等級達到Sa2.5,金屬表面須無油污、油垢
氧化皮、鐵銹和灰塵,表面無附著物
電廠水箱防腐噴涂聚脲要點
目測聚脲涂層全部固化,表面無孔洞、漏噴、鼓包、開裂、錄離等現象。
聚脲表面應平整、光滑,厚薄均勻;測厚儀檢測厚度在2±0.2mm
涂層附著力檢驗:剝離強度≥25N/cm(可用試塊試驗);涂層致密性檢驗:涂層
表面1500V電壓電火花檢驗合格。
除鹽水，又稱去離子水，對水質有較高要求。本系列產品，針對除鹽水純水環境定制，較快速度即可滿足發電要求的溶出物指標的配方。近十幾年來，對于電力和煤化工領域的鋼制除鹽水箱、清水箱、中和水箱，石化領域的鋼制消防水罐、儲水罐，污水罐等，創遂聚脲產品經過了很好的驗證。
電廠水箱防腐等電廠大型水罐，采用噴涂聚脲技術，不是什么新鮮事。近10年來，我們公司與各方承包商合作，已經施工了至少1000多個罐體內壁的聚脲防腐，有時同時進行聚脲防腐的水箱就有20幾只。
電廠水箱防腐聚脲的關鍵指標是合適的反應速度、涂層流平性、附著力，以及對實際作業中噴砂后基面的容忍度，還有電化學上涂層析出物對除鹽水質影響的問題。
